차단기 상 구별 법

분전함 모습

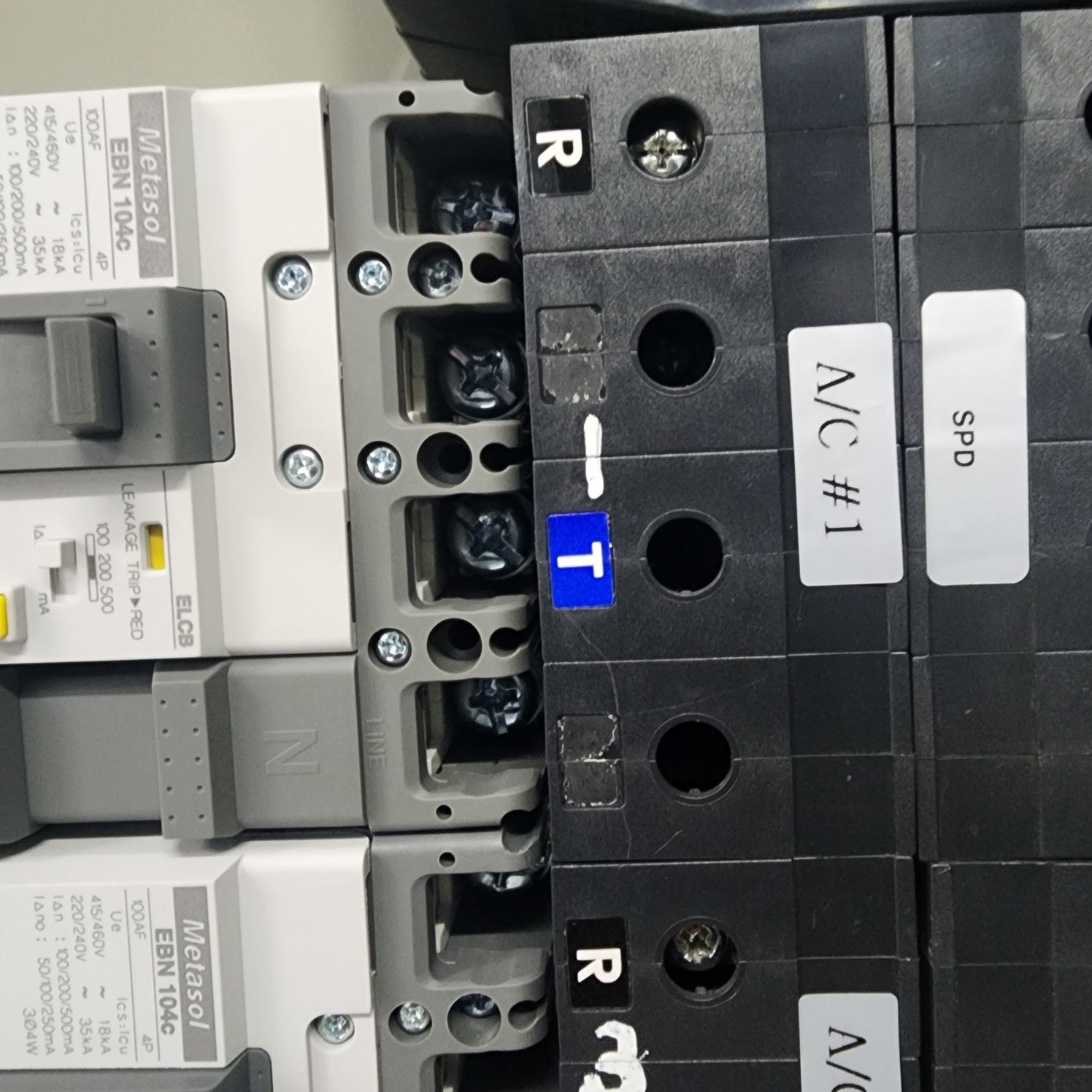

분전함 점검 시 판넬을 열어보면 이렇게 R상, S상, T상, N상 스티커가 붙어 있는 것을 볼 수 있습니다.





그런데 이렇게 간혹 스티커가 없는 경우가 있는 데요



어떻게 구별이 가능할까요?

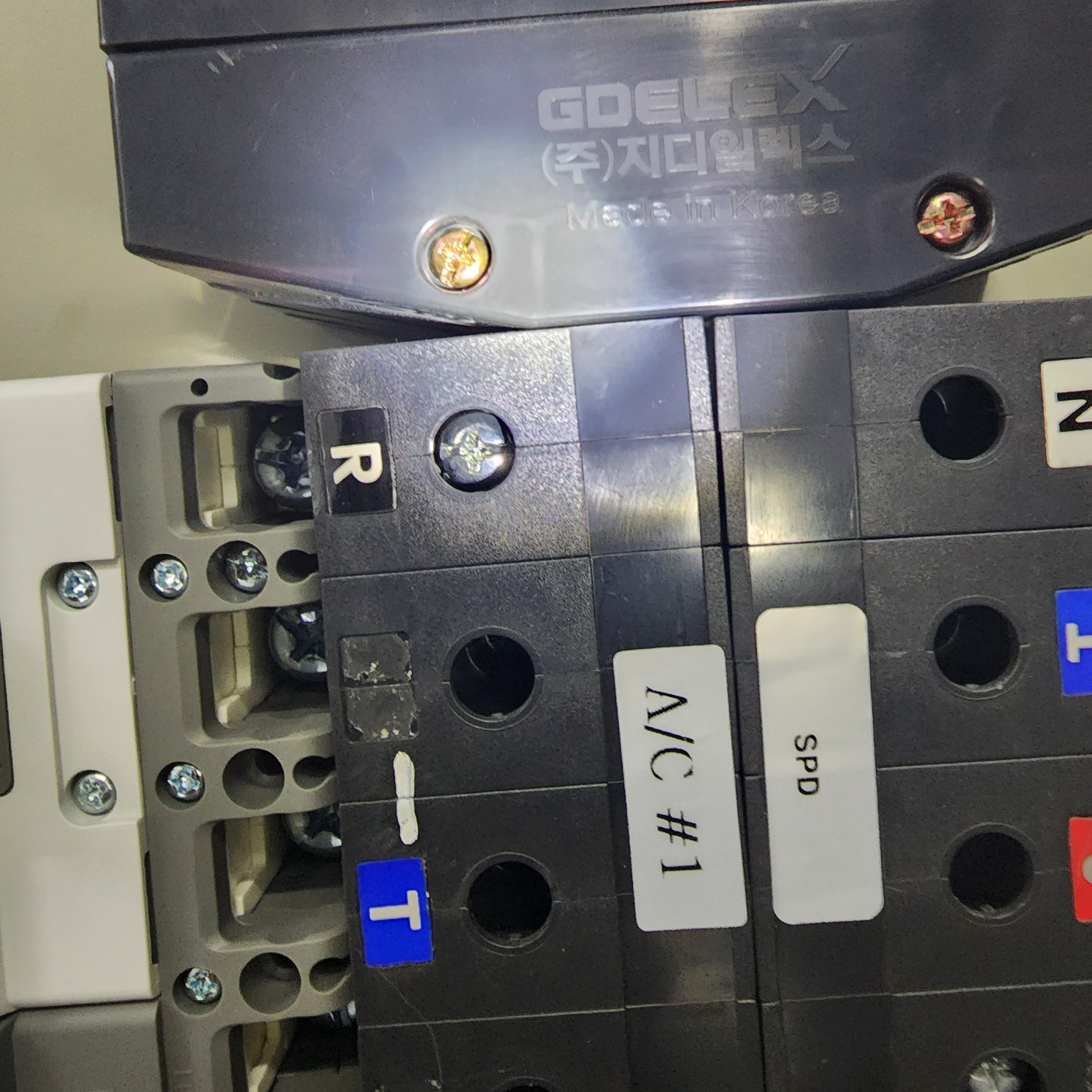

정답은 차단기 1차측 볼트를 보면 알 수 있습니다.



부스바가 높낮이가 다르기 때문에 볼트가 보이는 정도로 판별이 가능합니다.



R상

R상은 이렇게 플래쉬를 안 비춰도 될 정도로 잘 보입니다.

S상

S상은 중간 정도로만 들어가 있는 것을 볼 수가 있습니다.



T상

T상은 더 많이 들어가 있죠? 설명을 위해서 플래쉬를 비추어서 S상과 별 차이가 없다고 느끼실 수 있으나



플래쉬를 비추지 않으면 T상부터는 거의 보이지 않습니다.



N상

마지막으로 N상입니다. 저~~ 깊이 들어가 있는 것을 볼 수가 있는데요



이로써 차단기 상 구별법을 마치도록 하겠습니다



다들 전기 안전점검하세요~
